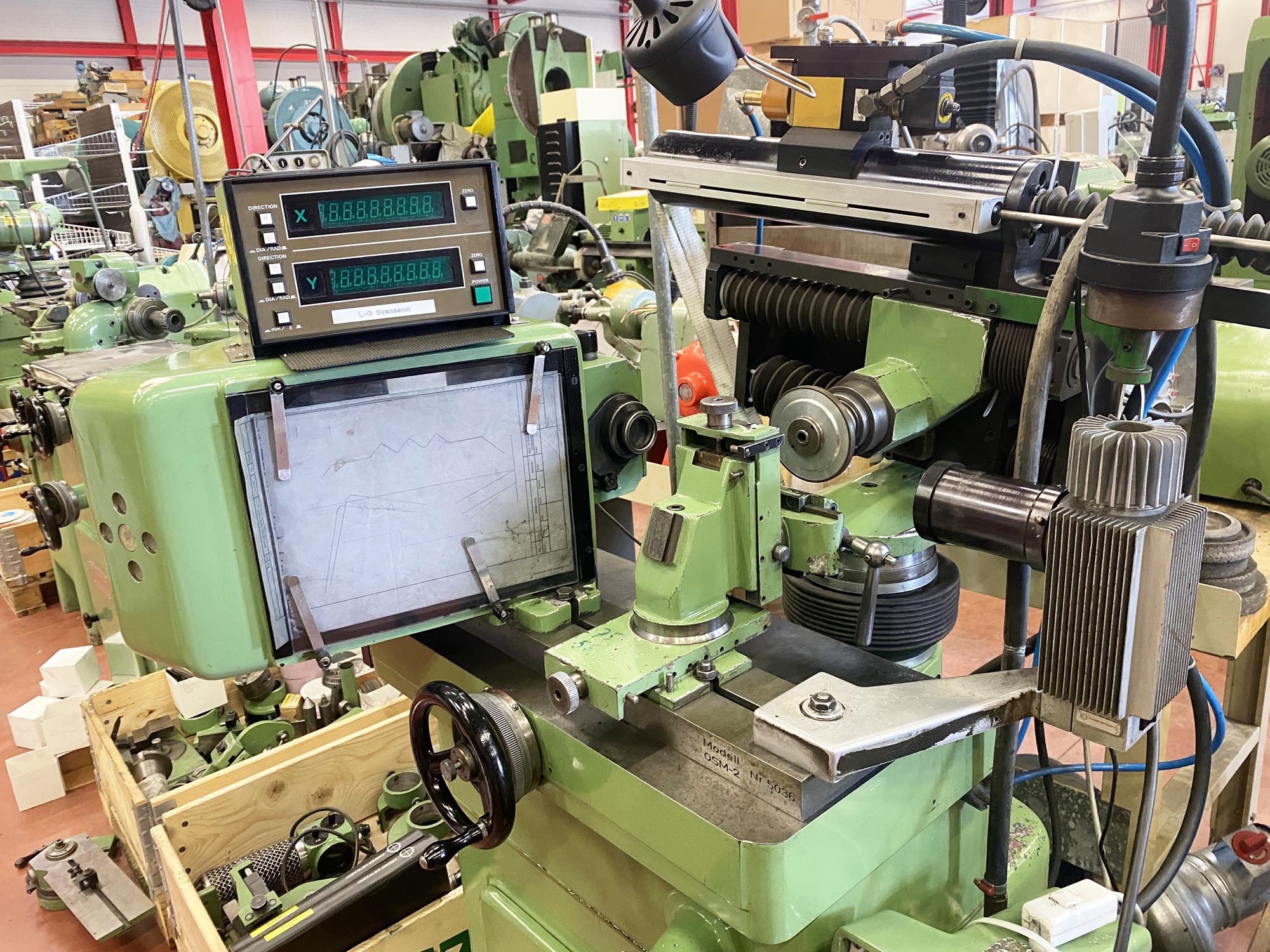

Profilslipmaskin Jungner OSM-2
Pris exkl. moms:
65000
Finns i lager
Artikelkod 01H-00710
Skriv utFabrikat | Jungner | Vikt | |
Modell | OSM-2 | Storlek | |
Ser.nr. | 5036 | Skick | 6/10 |
År | Lev.kod | 999-301060 |

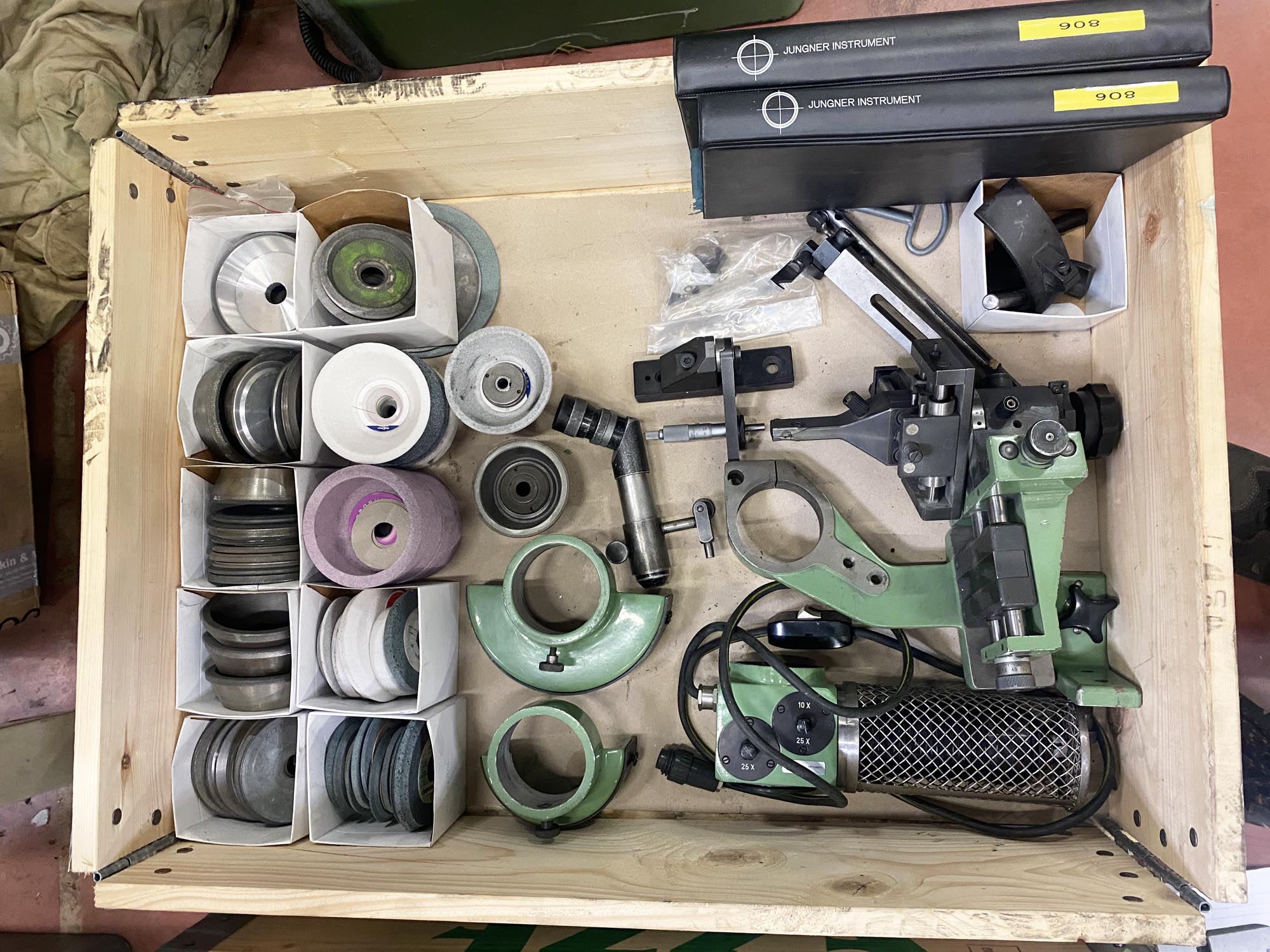

Tillbehör
Hydro-pneumatisk matningsanordning slipspindelslip vinkelslid för skruvstycke optisk profilprojektor med diaskopisk (genomfallande) och episkopisk (påfallande) belysning 2-axlig digital Mitutoyo för Y och Z-rörelse avrivningsanordning AV-5 tittmikroskop 2 st slipskydd 3 st slipnav diverse slipstenar och diamantskivor manualer m.m.Specifikation
Med denna maskin projiceras arbetsstycket och slip skivan i förstoring på en bildskärm så att man kan följa arbetsförloppet kontinuerligt. Slipningen kan ske direkt
efter en transparent ritning fastsatt på bildskärmen. Slipskivan kan rivas till en profil med radier, tangenter eller, med hjälp av en mallstyrning, till en oregelbunden
profil. Genom en sådan profilering av slipskivan underlättas slipningen av komplicerade formstål och schabloner.
Bildskärm: 270x235 mm
Förstoringar: 10x, 20x, 25x och 50x
Fokuseringsområde: 120-160 mm från objektivet
Spindelslidens slaglängd: 150 mm
Slipspindelns bakre släppningsvinkel: 0-30°
Slipspindelns sidosläppningsvinkel: +/-20°
Slipspindelns sidolutning: +/-3°
Denna info är upprättad efter bästa förmåga - men är inte bindande i detalj. Samtliga priser är exklusive moms med reservation för pris-/valutaförändringar.
